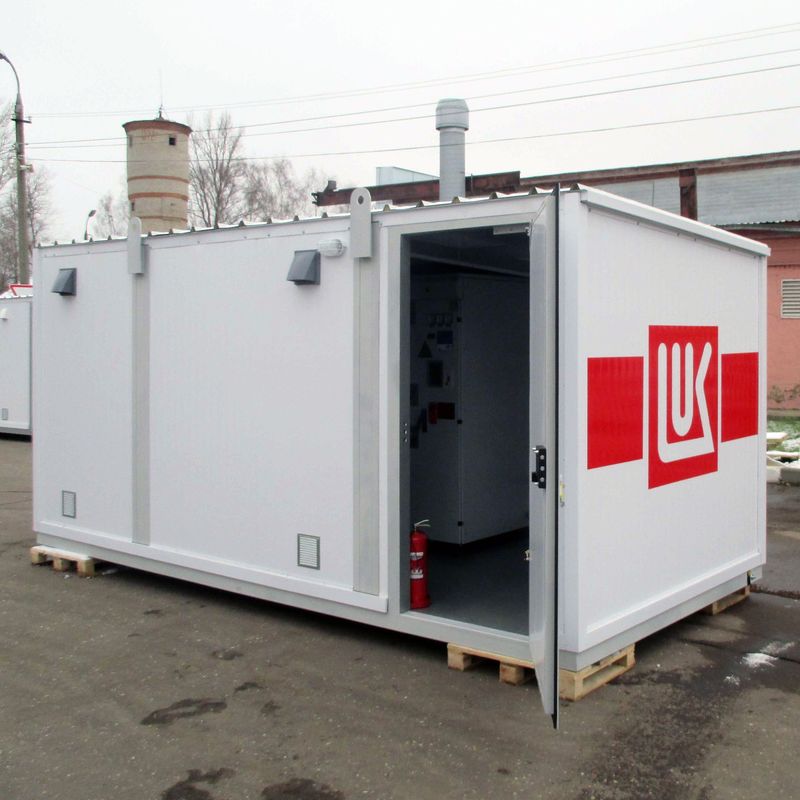

Блок-контейнер утепленный 5,0х2,2х2,4 м

Блок-контейнер утепленный УХЛ1 5000х2200х2400 (ДхШхВ)

Блок-контейнер для электрооборудования - блочно–модульное здание (БМЗ), утепленное сэндвич-панелями и оборудованное всеми необходимыми инженерными системами: освещением, отоплением, вентиляцией, охранно-пожарной сигнализацией. Блок-контейнер имеет вводы для подключения к сетям электроснабжения.

Блок-контейнеры изготавливаются в соответствии с климатическим исполнением и категорией размещения УХЛ1, что соответствует температуре наружного воздуха -60С. При этом внутри контейнера поддерживается температура не ниже +5С, необходимая для работы персонала и оборудования. Габариты блок-контейнеров соответствуют требованиям для перевозки по дорогам общего пользования без специального сопровождения.

Изготовление контейнеров осуществляется в соответствии с ГОСТ, СНиП, ПУЭ и другой действующей нормативной документацией.

Конструкция контейнера

Конструкция контейнера обеспечивает:

• прочность и жесткость его несущих элементов;
• безопасность выполнения погрузочно-разгрузочных и транспортных операций;
• выполнение требований пожарной безопасности по ГОСТ 12.1.004.91 - cтепень огнестойкости - не хуже II, категория по пожароопасности – С0;
• водонепроницаемость при закрытых дверях;
• предотвращение выпадения изморози и наледи на внутренних поверхностях.

Контейнер представляет собой объемный металлический сварной каркас, выполненный из профильной трубы замкнутого контура и ограждающих конструкций (стеновых и кровельных сэндвич-панелей на основе негорючей базальтовой плиты толщиной не менее 50 мм). По требованию заказчика возможно использование сэндвич-панелей 80, 100, 120, 200 мм.

Каркас контейнера окрашен алкидно-стирольной эмалью, предварительно покрытый антикоррозийным цинкосодержащим составом Zinga и загрунтованный.

Пол блок-контейнера изготавливается многослойным (черновой стальной лист толщиной 1,5 мм, первый слой пароизоляции - утеплитель на основе базальтовой плиты толщиной не менее 100 мм, второй слой пароизоляции и чистовой лист толщиной 3 мм рифлёного типа).

Кровля контейнера выполнена из кровельных сэндвич-панелей толщиной 50 мм. Возможно также использование сэндвич-панелей толщиной 80, 100, 120, 200 мм. Кровля имеет естественный уклон не менее 20 для беспрепятственного стока воды и удаления снега.

Освещение - рабочее напряжение ~220 В, 50 Гц. Величина нормируемой освещенности принята в соответствии с СП 52.13330.2016.

Отопление блока – электрическое, с учетом теплопотерь через ограждающие конструкции и расхода тепла на нагревание приточного воздуха.

Вентиляция блока – приточно-вытяжная с естественным и механическим побуждением. Вытяжка – механическая, рассчитанная на удаление теплоизбытков. Приток – естественный. Размеры и количество решеток соответствует требованиям ПУЭ.

Конструкция контейнера обеспечивает безопасность обслуживающего персонала от поражения электрическим током в соответствии с ГОСТ 12.1.019 - 2009, ПУЭ 7 изд.

Заземление контейнера осуществляется с помощью двух заземляющих болтовых зажимов (не менее 2-х, выведенных наружу блока), имеющих специальные знаки, выполненные по ГОСТ 21130-75. В качестве заземляющей шины используется стальная полоса 40х4, размещенная по контуру контейнера.

Цвет ограждающих конструкций белый (RAL 9003), серый (RAL 7004). Возможно изготовление контейнеров в любой цветовой гамме, соответствующей цвето-графической схеме, принятой заказчиком.

Для подъема контейнера предусмотрены транспортировочные проушины, рассчитанные на вес контейнера с оборудованием.

Оборудование контейнера

1. Блок-контейнер оборудован одностворчатой дверью с торца здания. При длинне контейнера более 6 м - дополнительная дверь по длинной стороне здания.
2. Двери имеют герметичную конструкцию степени защищенности IP54 с ограничителем хода двери, замок с возможностью запирания изнутри, знак электробезопасности "молния".
3. Светильник НПБ IP54, снаружи над каждой дверью - 1 шт., в помещении длиной до 4 м - 2 шт. , до 6 м - 3 шт. , до 12 м - 4 шт.;
4. Электроконвекторы мощностью 1 кВт каждый, в помещении до 6 м - 2 шт., до 12 м - 4 шт.
5. Вентиляторы с жалюзи побуждения - 2 шт.
6. Электронный термодатчик для работы вентиляции и отопления в автоматическом режиме.
7. Щит собственных нужд ЩРН-12 на 12 групп - ввод, освещение, отопление, вентиляция, охранно-пожарная сигнализация, резерв 2 А.
8. Все вторичные цепи проложены в пластиковых коробах.
9. Охранно–пожарная сигнализация (ОПС) устанавливается по дополнительному запросу.
10. Огнетушитель ОП-5 - 1 шт.;
11. Контур заземления стальной полосой 40х4, окрашенной в черный цвет, по периметру здания, выведенный на внешнюю раму корпуса по двум сторонам по диагонали друг от друга.
12. Кабельные вводы в основании контейнера для подключения силовых и вторичных цепей.

Комплект поставки

1. Блок-контейнер;
2. Паспорт и руководство по эксплуатации на контейнер;
3. Сертификат соответствия;
4. Паспорта на комплектующие;
5. Электрическая принципиальная схема щита собственных нужд;
6. Комплект ключей.
